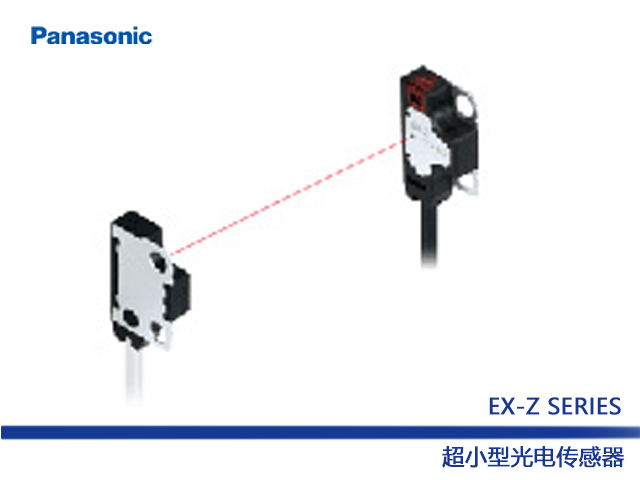

NPN輸出

PNP輸出

正
面
檢
測
型

50mm

EX-Z11FA

EX-Z11FA-P

入光時ON

EX-Z11FB

EX-Z11FB-P

遮光時ON

200mm

EX-Z12FA

EX-Z12FA-P

入光時ON

EX-Z12FB

EX-Z12FB-P

遮光時ON

500mm

EX-Z13FA

EX-Z13FA-P

入光時ON

EX-Z13FB

EX-Z13FB-P

遮光時ON

耐彎曲電纜型

50mm

EX-Z11FA-R

EX-Z11FA-P-R

入光時ON

EX-Z11FB-R

EX-Z11FB-P-R

遮光時ON

200mm

EX-Z12FA-R

EX-Z12FA-P-R

入光時ON

EX-Z12FB-R

EX-Z12FB-P-R

遮光時ON

500mm

EX-Z13FA-R

EX-Z13FA-P-R

入光時ON

EX-Z13FB-R

EX-Z13FB-P-R

遮光時ON

側
面
檢
測
型

50mm

EX-Z11A

EX-Z11A-P

入光時ON

EX-Z11B

EX-Z11B-P

遮光時ON

200mm

EX-Z12A

EX-Z12A-P

入光時ON

EX-Z12B

EX-Z12B-P

遮光時ON

500mm

EX-Z13A

EX-Z13A-P

入光時ON

EX-Z13B

EX-Z13B-P

遮光時ON

耐彎曲電纜型

50mm

EX-Z11A-R

EX-Z11A-P-R

入光時ON

EX-Z11B-R

EX-Z11B-P-R

遮光時ON

200mm

EX-Z12A-R

EX-Z12A-P-R

入光時ON

EX-Z12B-R

EX-Z12B-P-R

遮光時ON

500mm

EX-Z13A-R

EX-Z13A-P-R

入光時ON

EX-Z13B-R

EX-Z13B-P-R

遮光時ON

正面檢測

側面檢測

正面檢測

側面檢測

正面檢測

側面檢測

型號
(注2)

入光時ON

EX-Z11FA
(-P)(-R)

EX-Z11A
(-P)(-R)

EX-Z12FA
(-P)(-R)

EX-Z12A
(-P)(-R)

EX-Z13FA
(-P)(-R)

EX-Z13A
(-P)(-R)

非入光時ON

EX-Z11FB
(-P)(-R)

EX-Z11B
(-P)(-R)

EX-Z12FB
(-P)(-R)

EX-Z12B
(-P)(-R)

EX-Z13FB
(-P)(-R)

EX-Z13B
(-P)(-R)

CE標志適用指令

EMC指令、RoHS指令

檢測距離

50mm

200mm

500mm

最小檢測物體

?0.3mm不透明體
（完全遮光物體）
(投光?受光器設
定距離50mm)

?0.5mm不透明體
（完全遮光物體）
(投光?受光器設
定距離200mm)

?1.0mm不透明體
（完全遮光物體）
(投光?受光器設
定距離500mm)

應差(遲滯)

-

重復精度(檢測軸直角方向)

0.02mm以下

0.03mm以下

0.05mm以下

電源電壓

12～24V DC±10%　脈動P-P10%以下

消耗電流

投光器：10mA以下、受光器：10mA以下

輸出

<NPN輸出型>
NPN開路集電極晶體管
? 最大流入電流：20mA
? 外加電壓：30V DC以下（輸出和0V間）
? 殘留電壓： 1.5V以下（流入電流20mA）
<PNP輸出型>
PNP開路集電極晶體管
? 最大流出電流：20mA
? 外加電壓：30V DC以下（輸出和＋V間）
? 殘留電壓： 1.5V以下（流出電流20mA）

短路保護

配備

響應時間

0.5ms以下

工作狀態指示燈

橙色LED(輸出ON時點亮)

穩定指示燈

綠色LED(穩定入光時，穩定非入光時點亮)

耐
環
境
性

保護構造

IP67（IEC）

使用環境溫度

-10～+55℃（注意不可結露、結冰）、存儲時：-30～+70℃

使用環境濕度

35～85%RH、存儲時：35～85%RH

使用環境照度

白熾燈：受光面照度5,000?x以下

耐電壓

AC1,000V 1分鐘　所有充電部與外殼之間

絕緣電阻

所有充電部與外殼之間，20MΩ以上，基于DC250V的高阻表

耐振動

頻率10～500Hz 雙振幅3mm（MAX.20G）　X，Y和Z方向各2小時

耐沖擊

頻率500m/s2（約50G）　X，Y和Z方向各3次

投光元件

紅色LED（投光波峰波長: 650nm，變調式）

接地方式

浮動

材質

本體外殼: PBT，鏡頭: 聚碳酸脂，支架部: SUS304(正面檢測型 背面部SUS301)

電纜(注3)

帶0.1mm23芯(投光器2芯） 橡膠絕緣電纜2m

電纜延長

0.3mm2以上的電纜，投光 ? 受光器各全長最長可延長到50m

重量

本體重量: 投光 ? 受光器各自約15g，包裝重量:約35g

附件

M2安裝螺絲: 1套(正面檢測型: 長度6mm，側面檢測型: 長度10mm)

(注2):

型號名附有"-P"的機型為PNP輸出型，附有"-R"的機型為耐彎曲電纜型。

(注3):

耐彎曲電纜型，帶0.1mm²3芯(投光器2芯)耐彎曲橡膠絕緣電纜2m。
