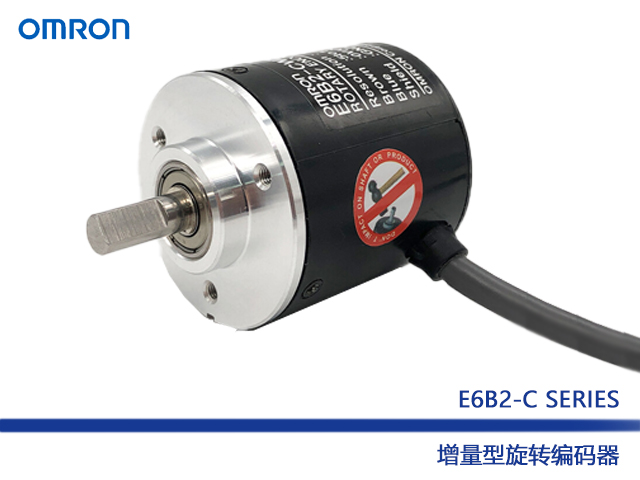

產品特點
增量型
外徑：φ40
分辨率（最大）：3,600P/R
對應電源電源DC5-24V （集電極開路輸出型）
實現(xiàn)軸負重、徑向30N、軸向20N
附有逆接、負荷短路保護回路，改善了可靠性
豐富的輸出型式可供選擇，
備有互補輸出、線性驅動輸出型式對應遠距離傳輸
型號說明
電源電壓 | 輸出形式 | 分辨率(脈沖/旋轉) | 型號 |
DC5～24V | 集電極開路輸出(NPN輸出) | 10、20、30、40、50、60、100、 | E6B2-CWZ6C(分辨率)0.5M |
200、300、360、400、500、600 | |||
720 、800、1,000、1,024 | |||
1,200、1,500、1,800、2,000 | |||
DC12～24V | 集電極開路輸出(PNP輸出) | 100、200、360、500、600 | E6B2-CWZ5B(分辨率)0.5M |
1000 | |||
2000 | |||
DC5～12V | 電壓輸出 | 10、20、30、40、50、60、100、 | E6B2-CWZ3E(分辨率)0.5M |
200、300、360、400、500、600 | |||
1000 | |||
1,200、1,500、1,800、2,000 | |||
DC12～24V | 互補輸出 | 10、20、30、40、50、60、100、200、 | E6B2-CWZ5G(分辨率)0.5M |
300、360、400、500、600 | |||
720、800、1,000、1,024 | |||
1,200、1,500、1,800、2,000、3,600 | |||
DC5V | 線性驅動器輸出 | 10、20、30、40、50、60、100、 | E6B2-CWZ1X(分辨率)0.5M |
200、300、360、400、500、600 | |||
1,000、1,024 | |||
1,200、1,500、1,800、2,000 |

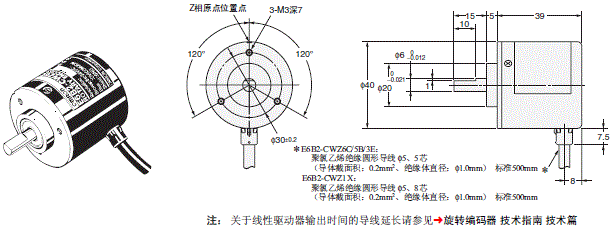

外形尺寸
