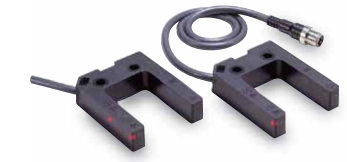

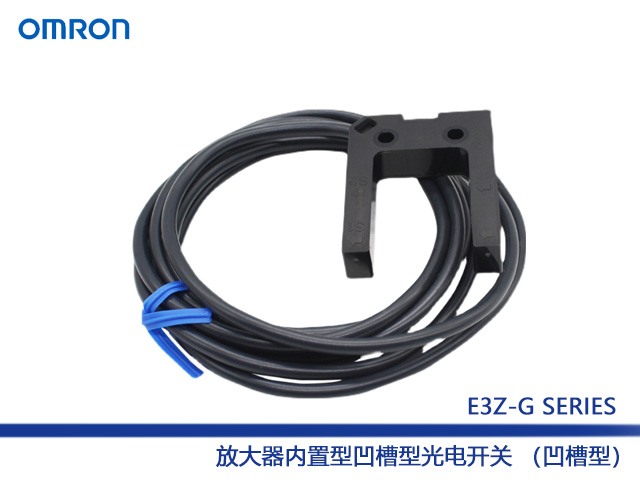

無需光軸調整的凹槽型光電傳感器
■按用途選擇有1光軸型和2光軸型。
■防止相互干擾功能、 EN標準規格。
產品種類
| 檢測方式 | 形狀 | 連接方式 | 檢測距離 | 光軸數 | 型號 | |
| NPN輸出 | PNP輸出 | |||||
| 凹槽型 |  | 導線引出式 （0.5/2m） | 25mm | 1光軸 | E3Z-G61* | E3Z-G8 |
| 接插件中繼式 （M8） | E3Z-G61-M3J | E3Z-G81-M3J | ||||
| 導線引出式 （0.5/2m） | 2 光軸 | E3Z-G62* | E3Z-G82 | |||
| 接插件中繼式 （M8） | E3Z-G62-M3J | E3Z-G82-M3J | ||||
注. 備有導線長0.5m。在型號的末尾指定導線長。（例：E3Z-G61 0.5M） ＊e-CON備有連接器直插型。型號如下。 「額定值/性能」同E3Z-G61/G62相同。
| 光軸數 | 導線長 | 型號 | |
| 1光軸 | 0.3m | E3Z-G61-S0SHW-E3 | E3Z-G61-ECON 0.3M |
| 0.5m | E3Z-G61-S0SHW-E5 | E3Z-G61-ECON 0.5M | |
| 2m | E3Z-G61-S0SHW-E2 | E3Z-G61-ECON 2M | |
| 2光軸 | 0.3m | E3Z-G62-S0SHW-E3 | E3Z-G62-ECON 0.3M |
| 0.5m | E3Z-G62-S0SHW-E5 | E3Z-G62-ECON 0.5M | |
| 2m | E3Z-G62-S0SHW-E2 | E3Z-G62-ECON 2M | |
額定值/性能 選型報價免費咨詢電話：156 0158 5576
| 項目 | 型號 | 光軸數 | 1光軸 | 2光軸 |
| NPN輸出 | E3Z-G61/E3Z-G61-M3J | E3Z-G62/E3Z-G62-M3J | ||
| PNP輸出 | E3Z-G81/E3Z-G81-M3J | E3Z-G82/E3Z-G82-M3J | ||
| 檢測距離（槽寬） | 25mm | |||
| 標準檢測物體 | φ1.5mm以上的不透明物體 | |||
| 光源（發光波長） | 紅外發光二極管 （940nm） | |||
| 電源電壓 | DC12～24V ±10％ 脈動 （p-p） 10％以下 | |||
| 消耗電流 | 25mA以下 | 40mA以下 | ||
| 控制輸出 | 負載電源電壓DC26.4V以下、負載電流100mA以下 （剩余電壓1V以下；NPN開路輸出型 入光時ON/遮光時ON 開關轉換方式 | |||
| 保護電路 | 電源逆向間連接保護、輸出短路保護、相互干擾 防止功能 | |||
| 響應時間 | 動作·復位：各1ms以下 | |||
| 使用環境溫度 | 受光面照度 白熾燈：3,000lx以下 太陽光：10,000lx以下 | |||
| 環境溫度 | 工作時：-25～+55℃、保存時：-40～+70℃ （不結冰、結露） | |||
| 環境濕度 | 工作時：35～85％RH、保存時：35～95％RH （不結露） | |||
| 絕緣電阻 | 20MΩ （DC500V兆歐表）導線整體與外殼間 | |||
| 耐電壓 | AC1,000V 50/60Hz 1min 導線整體與外殼間 | |||
| 振動（耐久） | 10～55Hz 上下振幅1.5mm X、 Y、 Z各方向 2h | |||
| 沖擊（耐久） | 500m/s2 X、 Y、 Z各方向 3次 | |||
| 保護結構 | IEC規格 IP64 | |||
| 連接方式 | 導線引出式 （標準導線長2m／500mm）／接插件中繼型 （標準導線長300mm） | |||
| 顯示燈 | 動作顯示燈 （橙色） | |||
| 質量（捆包狀態） | 導線引出式（2m） | 約65g | ||
| 接插件式 | 約30g | |||
| 材質 | 外殼 | ABS | ||
| 附件 | 使用說明書 | |||
