》軸外徑 : ?6mm
》最大響應頻率 : 300kHz
》最大允許轉速 : 5000rpm
》啟動力矩 : Max.40gf.cm(Max.0.00392N.m)
》分辨率 : 1000P/R
》控制輸出 : 推拉
》電源電壓 : 12-24VDC ±5%(紋波 P-P: Max.5%)
》連接線纜類型 : 徑向配線引出型

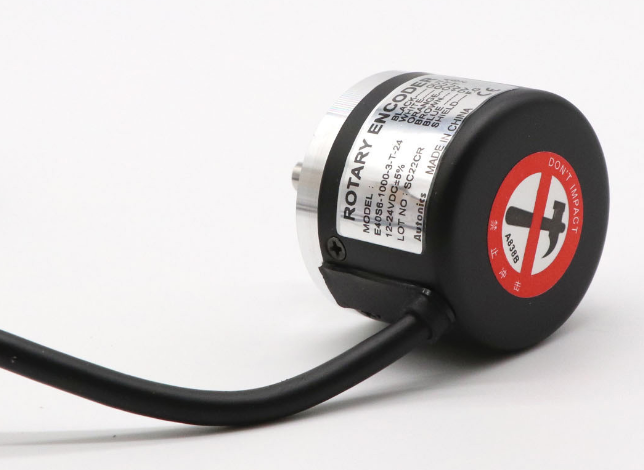

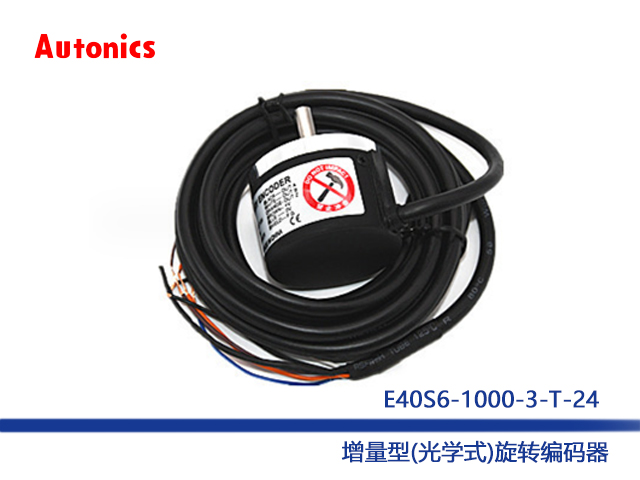

》徑向配線引出接插型產品型號：E40S6-1000-3-T-24-C
》防護等級 : IP50
產品參數 選型報價請撥打 156 0158 5576
| 軸外徑 | ?6mm |
|---|---|
| 最大響應頻率 | 300kHz |
| 最大允許轉速 | 5000rpm |
| 啟動力矩 | Max.40gf.cm(Max.0.00392N.m) |
| 分辨率 | 1000P/R |
| 輸出相 | A, B, Z |
| 控制輸出 | 推拉 |
| 電源電壓 | 12-24VDC ±5%(紋波 P-P: Max.5%) |
| 連接線纜類型 | 徑向配線引出接插型 |
| 防護等級 | IP50 |
| 環境溫度 | -10~70℃, 存儲時: -25~85℃ |
| 環境濕度 | 35~85%RH, 存儲時: 35~90%RH |
| 附件 | ?6mm聯軸器標配, ?8mm聯軸器(另售) |
| 重量 | 約120g |
※選擇分辨率時, 請確保最大應答轉速低于或等于~最大允許轉速
[最大應答轉速 (rpm)=最大應答頻率/分辨率 × 60sec]
※重量包含外包裝，括號內為產品凈重。
※環境特性為未結冰、結露狀態。

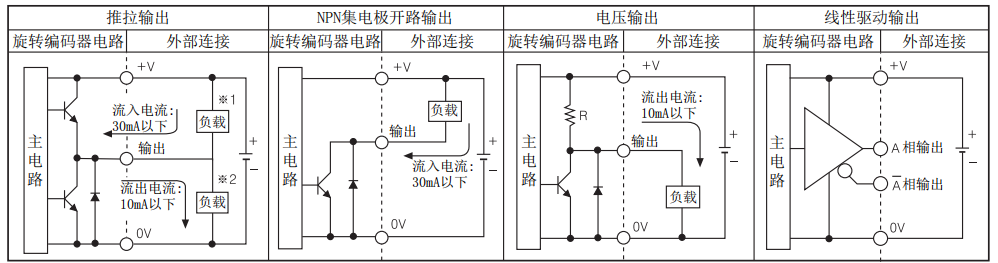

控制輸出連接圖 選型報價請撥打 156 0158 5576
推拉輸出適用于NPN集電極開路輸出(※1)或電壓輸出(※2)。 所有輸出相A,B,Z(線性驅動輸出:A,A,B,B,Z,Z)的輸出回路如上圖所示。
